d&b Audiotechnik CCL12

Descripción general del d&b CCL12

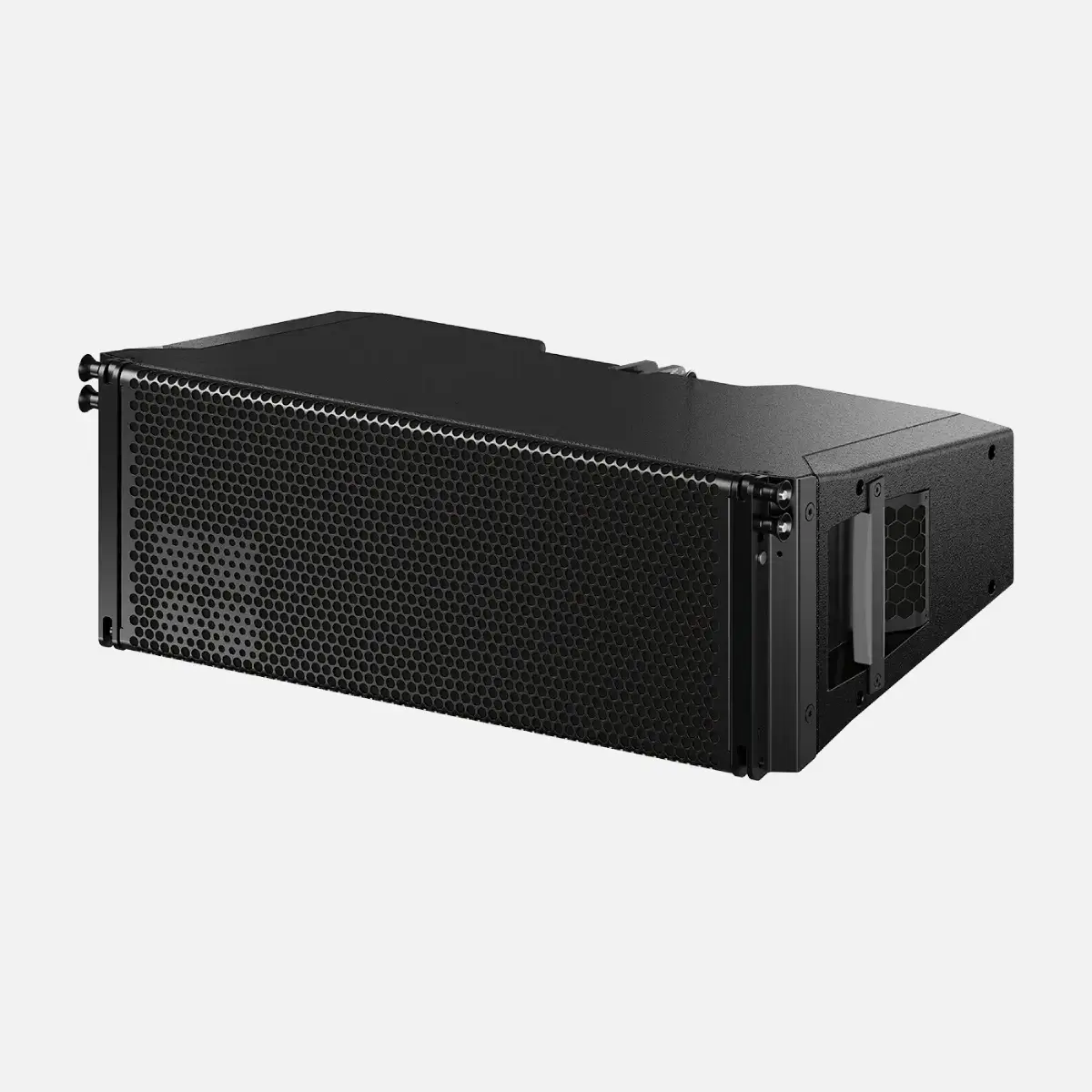

El CCL12 es un altavoz de arreglo lineal cardioide compacto para sonorización de pequeña y mediana escala. Con el bastidor de volado CCL, se pueden colgar hasta 24 cajas en columnas verticales, lo que produce un patrón de dispersión de directividad constante de 120° en el plano horizontal.

El gabinete es un diseño pasivo de dos vías que alberga dos parlantes de bajas frecuencias (LF) de neodimio de 7″ con disparo frontal, dos parlantes de bajas frecuencias (LF) de neodimio de 5″ con disparo lateral y dos parlantes de compresión de altas frecuencias (HF) de 1,75″ montados en un dispositivo de modelado de onda dedicado. Los segmentos de onda cilíndricos de cada gabinete se acoplan sin interrupciones y se suman coherentemente. Los ángulos de separación entre gabinetes adyacentes se pueden ajustar en un rango de 0° a 14° en incrementos de 1°.

Todos los componentes están dispuestos simétricamente alrededor del eje central del gabinete para producir un patrón de dispersión simétrico perfecto. Esta configuración permite un diseño de filtro divisor de frecuencias con una superposición bien definida de las bandas de frecuencia adyacentes, lo que resulta en una dispersión horizontal muy consistente y precisa.

Gracias a la disposición de los parlantes de bajas frecuencias (LF) frontales y laterales, en combinación con sus funciones de procesamiento, la directividad se mantiene en todo el ancho de banda operativo. La respuesta en frecuencia se extiende desde 62 Hz hasta más de 18 kHz.

La carcasa del gabinete está moldeada por inyección (policarbonato ABS) y tiene una protección contra impactos. Acabado 2K con protección contra la intemperie. El deflector frontal, así como los puertos laterales y traseros del gabinete, incorporan una rejilla metálica rígida con un tejido acústico transparente e impermeable. Cada panel lateral incorpora un asa, mientras que en la parte trasera se incluyen dos asas de soporte adicionales.

Características y ventajas

• Directividad constante en todo el rango operativo mediante técnicas cardioides en las frecuencias graves
• Excepcional margen dinámico de banda ancha
• Requiere solo un canal de amplificación
• El procesamiento de matriz optimiza el nivel y el balance tonal en toda el área de escucha del público
• Para arreglos cortos donde no se requiere procesamiento de matriz, se pueden conectar dos altavoces y controlarlos en modo Línea/Arco
• Sistema de cableado eficiente y montaje en rack de amplificadores
• Soluciones de transporte eficaces

Especificaciones arquitectónicas

El sistema de altavoces será un diseño bipolar de 2 vías con filtro de cruce pasivo, compuesto por dos motores de neodimio de bajas frecuencias (LF) de 7″ frontales en una caja ventilada que irradia hacia el frente, dos motores de neodimio de bajas frecuencias (LF) de 5″ laterales y dos motores de compresión de altas frecuencias (HF) de 1,75″ montados coaxialmente y acoplados a un dispositivo de modelado de onda. El altavoz solo se operará mediante un amplificador controlador compatible y dedicado.

El altavoz producirá un segmento de onda cilíndrico, apto para su uso como elemento en un arreglo lineal, y mantendrá un patrón de dispersión horizontal extremadamente preciso de 120° en todo su ancho de banda operativo. La caja será de policarbonato ABS moldeado por inyección con un acabado 2K resistente a impactos y a la intemperie. El deflector frontal de la caja, así como los puertos laterales y traseros, estarán protegidos por una rejilla rígida de acero perforado con un revestimiento de tela acústicamente transparente e hidrófuga. Cada panel lateral incorporará un asa, mientras que en la parte trasera se dispondrán dos asas de soporte adicionales.

El gabinete incorporará un sistema de suspensión de tres puntos para el montaje de matrices de fuentes lineales verticales de hasta 24 gabinetes, conectado a un bastidor de suspensión dedicado. La potencia soportada será de 400/1200 W (RMS/pico 10 ms).

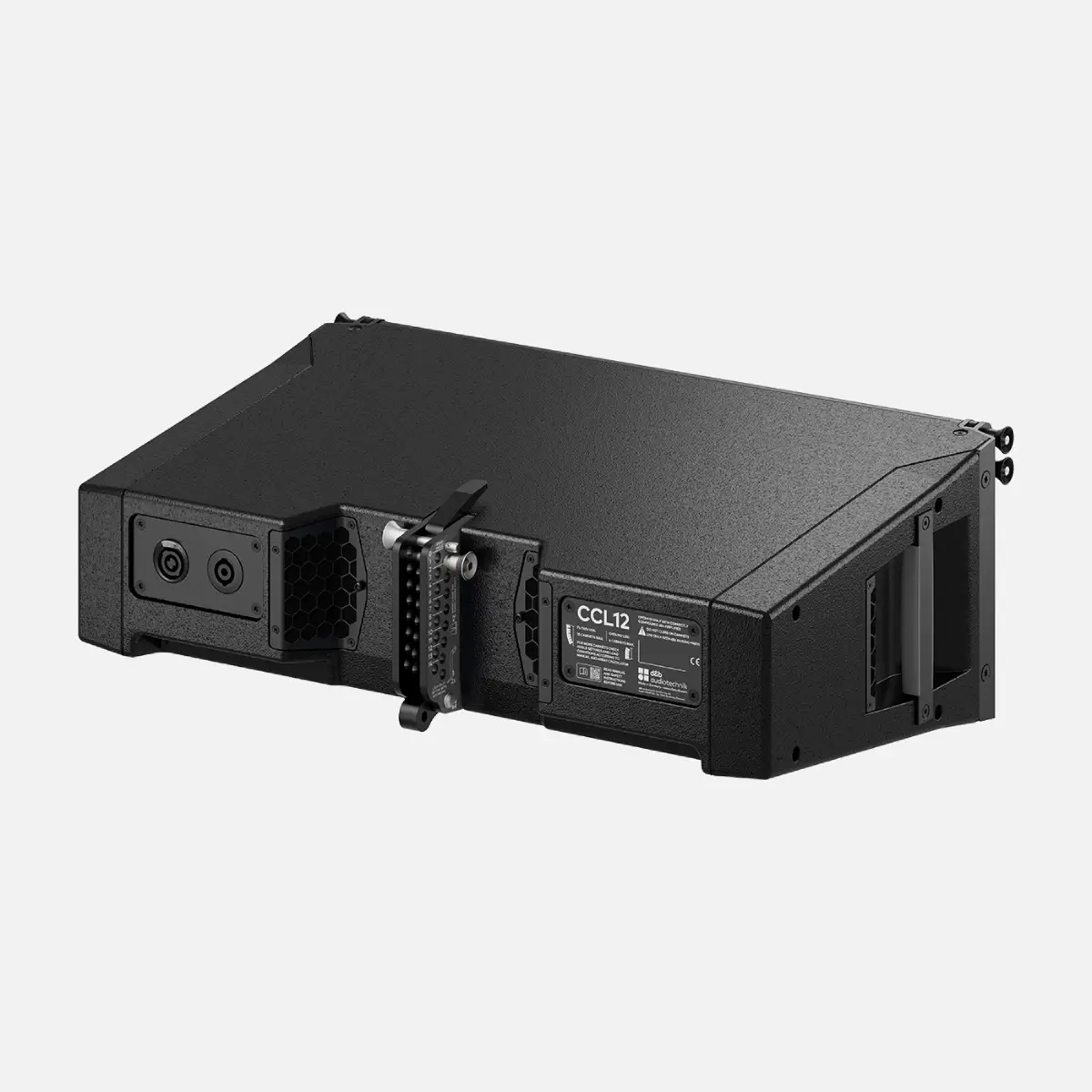

La respuesta en frecuencia (–5 dB) medida en el eje se extenderá de 62 Hz a 18 kHz con un nivel máximo de presión sonora (SPLmáx pico/1 m) de al menos 136 dB. La dispersión horizontal será de 120°, mientras que el ángulo de separación vertical será ajustable en un rango de 0° a 14° en incrementos de 1°. El panel de conexiones trasero estará empotrado y equipado con conectores speakON NLT4 F/M.

Las dimensiones (An x Al x Pr) no superarán los 593 x 209 x 355 mm (23,35″ x 8,23″ x 14″) y su peso no superará los 17,6 kg (39 lb).
